Einleitung

Manchmal ergeben sich die besten Ideen einfach so – aus einem Gespräch unter „verrückten“ Bastlern.

Ein Bekannter hatte die Vision: Ein kleiner, quadratischer Ofen mit Holzkohle als Brennstoff, Peltier-Elemente zur Stromerzeugung und Aluminium-Kühlrippen. Eine Variante nutzt zusätzlich Wasser als Wärmespeicher und Temperaturbegrenzer (max. ca. 100 °C).

Das Ergebnis ist ein extrem robuster, wartungsfreier Thermoelektrischer Generator (TEG), der ohne bewegte Teile dauerhaft Strom liefert – ideal für Off-Grid-Hütten, Bunker oder entlegene Stationen, wo Zuverlässigkeit über Effizienz steht.

Siehe: Geplante Obsoleszenz, Edison Batterie, Natrium-Ionen-Akkumulatoren TEG Termo-elektrischer-Generator, Off-the-grid, Alte Smartphones sinnvoll weiter verwenden

Funktionsweise

Peltier-Elemente (TEC-Module) arbeiten nach dem Seebeck-Effekt: Eine Temperaturdifferenz zwischen heißer und kalter Seite erzeugt Gleichspannung.

Heiße Seite: Direkt am Holzkohle-Ofen (300–600 °C möglich).
Kalte Seite: Durch Aluminium-Kühlrippen oder Wasser abgekühlt.
Ausgang: 12 V DC, puffbar in Akkus (z. B. NiFe für maximale Langlebigkeit).

Die Variante mit Wasserbehälter:

Begrenzt die Temperatur automatisch auf ~100 °C (Siedepunkt).
Verteilt die Wärme gleichmäßig.
Schützt die Peltier-Elemente vor Überhitzung (>150–200 °C schädlich).
Liefert nebenbei Warmwasser.

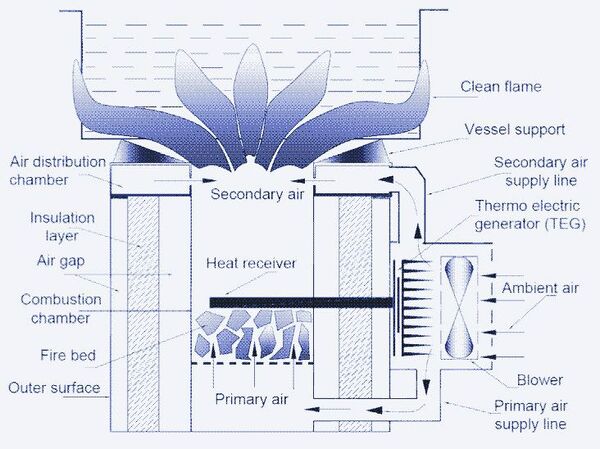

Typischer Aufbau

Quadratischer Ofen (z. B. Raketenofen-ähnlich oder einfacher Metallkasten) für stabile Hitze.
4–8 Peltier-Module (z. B. TEC1-12706 oder TEC1-12710) zwischen Ofenwand und Kühlkörper.
Große Aluminium-Kühlrippen oder Wasserblock auf der kalten Seite.
Optional: Kleiner Lüfter (vom erzeugten Strom betrieben) für bessere Kühlung.
Ausgang in Laderegler → Akku → Verbraucher.

Leistung und Verbrauch

Anzahl Module	ΔT (ca.)	Erwartete Leistung	Geeignet für
2–4	100–150 °C	5–15 Watt	LED-Beleuchtung, Handy-Laden, Radio
6–8	150–200 °C	20–50 Watt	Zusätzlich kleine Ventilatoren, Pumpen, DAB-Radio, Laptop (sparsam)
10+	>200 °C (mit guter Kühlung)	50–100 Watt	Erweiterte Bunker-Basislast

Brennstoffverbrauch: Ca. 1–2 kg Holzkohle pro Tag bei 20–30 W Dauerleistung (je nach Isolation und Außentemperatur).

Vorteile

Extrem robust – keine beweglichen Teile.
Wartungsfrei über Jahrzehnte (Peltier-Elemente halten bei richtiger Temperatur sehr lange).
Brennstoff lagerfähig und gerucharm (Holzkohle).
Nebenprodukt: Wärme für Heizung/Kochen.
Kombinierbar mit langlebigen Akkus (z. B. Nickel-Eisen).

Nachteile

Niedriger Wirkungsgrad (nur 5–10 % der Wärme werden Strom).
Viel Abwärme (aber nutzbar zum Heizen).
Manuelle Brennstoffzufuhr (alle paar Stunden/Tage nachlegen).
Rauchabzug nötig (bei Innenraumnutzung Schornstein oder Abluft).

Anwendungsbereiche

Kleine Bunker oder Schutzräume (Basisstrom für Licht, Kommunikation, Lüftung).
Off-Grid-Hütten in Wald oder Gebirge.
Notstrom in entlegenen Regionen.
Prepper- und Survival-Setups.
Low-Tech-Experimente und Bildungsprojekte.

Fazit

Der Holzkohle-TEG ist kein Effizienzwunder, aber ein Meister der Robustheit. In Kombination mit Nickel-Eisen-Akkus kommt er der Idee einer „fast ewigen“ Basislast-Anlage erstaunlich nahe – ganz ohne Solar, Wind oder radioaktive Quellen.

Eine echte Low-Tech-Lösung für alle, die auf einfache, langlebige Technik setzen. Und manchmal ergeben sich die besten Konzepte eben einfach so, beim Quatschen unter Gleichgesinnten.
